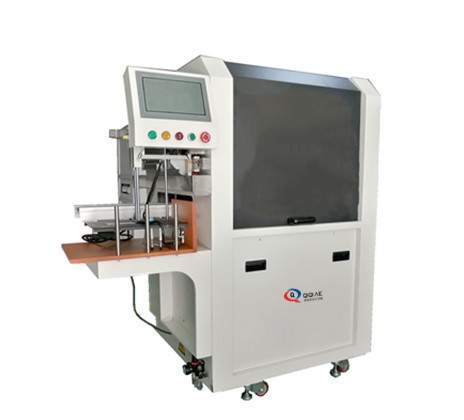

全自動錫膏印刷機參數調試技巧

1、刮板長度

鋼網最大開口長度每邊增加30~50mm。為了減少錫膏的添加量和錫膏與空氣的接觸面積，刮刀的長度應更小。目前，自動錫膏印刷機最常用的刮刀長度為150mm/200mm/320mm。

2. 刮刀壓力

刮刀的壓力及其相應的刮刀升降行程約為0.08mm/Kg，150mm刮刀的壓力設定范圍為1Kg~2Kg，200mm的刮刀壓力設定范圍為1.5Kg~2.5Kg， 320mm刮刀壓力設定范圍為2Kg~3Kg。為了提高自動錫膏印刷機的鋼網和刮刀的使用壽命，取消了刮刀壓力的下限。

3.打印速度

設置自動錫膏印刷機印刷速度的原則是保證錫膏有足夠的時間漏印。當PCB焊盤上缺失的錫膏形狀不完整時，可以適當降低印刷速度。印制板上的最小元件管腳間距越小，錫膏的粘度就越大，需要相應降低印刷速度，反之亦然。

4、鋼網清洗頻率

清洗屏幕的頻率取決于IC腳的密集程度。腳部密集的IC容易積聚錫膏殘留。需要及時清理網孔內的沉積物，需要提高清理頻率。設定值在保證鋼絲網擦拭干凈的前提下取較大值。

5、分離速度

全自動錫膏印刷機生產過程中適當?shù)姆蛛x速度，確保缺失的錫膏保持良好的形狀。設置分離速度時，應考慮印制板上的最小元件間距和錫膏的粘度。元件間距越小，焊膏越好。粘度越高，分離速度越低。
